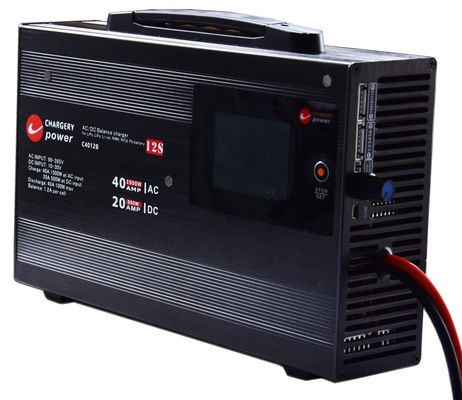

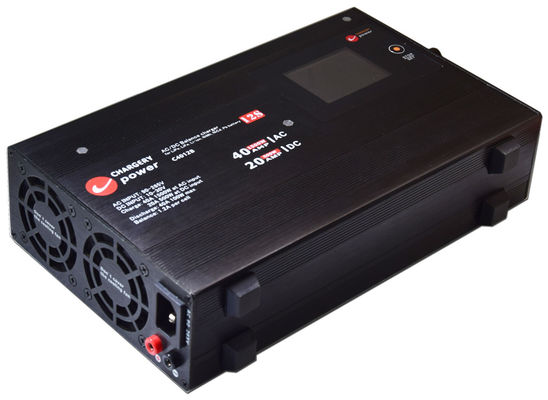

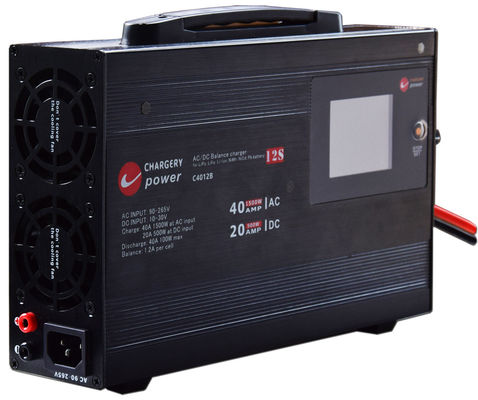

48V 1500W baterai yang dapat disesuaikan Balancer Charger Discharger 4S 6S 8S 12S LiPo NMC LiFe LiTo Pb 40A
cocok untuk baterai kimia multiply seperti di bawah ini.
| Jenis Baterai |
Jumlah Sel |
Tegangan Keluar/V |
Muatan terminal Tegangan per sel |
arus muatan |
Listrik muatan terminal/A |
Mode Pengisian |
| Min. |
Jenis |
Max. Apa yang terjadi? |
| LiPo |
1S-12S |
1.5-53 |
3.85 |
4.2 |
4.4 |
1.0-40A |
5-20% |
Pre-charge, CC/CV dan maintain |
| LiHv |
1S-12S |
1.5-53 |
3.85 |
4.2 |
4.4 |
| Kehidupan |
1S-12S |
1.5-53 |
3.2 |
3.65 |
3.75 |
| LiTo |
1S-12S |
1.5-53 |
1.5 |
2.75 |
2.8 |
| Pb |
1S-21S |
1.5-53 |
2.0 |
2.4 |
2.5 |
| |
|
|
- Delta Tegangan / mV |
|
|
|
| |
|
|
Min. |
jenis |
Max. Apa yang terjadi? |
|
|
|
| NiMH /NiCd |
1-35S |
1.5-53 |
1 |
5 |
999 |
|
|
CC
|
Dalam "C4012B",Cberarti pengisi daya,Bberarti Balancer, 40 berarti 40A maksimum 40A muatan arus, 12 berarti hingga 12 sel dalam seri.
C4012B tidak hanya pengisi daya, penghilang, penimbang, unit SMPS (PSU, catu daya), tetapi jugaPengisi daya keseimbanganyang menawarkan delapan mode operasi.
| Modus kerja |
Deskripsi |
Jenis baterai |
| biaya |
pengguna harus memilih jenis baterai, mengatur kapasitas baterai, jumlah sel, arus muatan, arus akhir, tegangan akhir per sel dan parameter lainnya.5 fase baterai muatan ke setiap SOC |
LiPo, LiHV, LiFe, LiTo, NiMh, NiCD, Pb/asam timbal/VRLA |
| biaya saldo |
sebagai pengaturan yang sama dengan mode pengisian, keseimbangan mulai tegangan, sel tegangan perbedaan perlu diatur juga, pengisian dan menyeimbangkan setiap sel tegangan secara bersamaan |
LiPo, LiHV, LiFe, LiTo, |
| saldo |
menyeimbangkan tegangan sel pada 1,2A per sel, melanjutkan tegangan sel seimbang, tidak perlu muatan atau debit, hanya menyeimbangkan |
LiPo, LiHV, LiFe, LiTo, |
| Penghapusan |
Baterai pembuangan ke tegangan pengaturan hingga 40A 100W |
LiPo, LiHV, LiFe, LiTo, NiMh, NiCD, Pb/asam timbal/VRLA |
| penyimpanan |
baterai pengisian atau pengurangan ke tegangan penyimpanan |
LiPo, LiHV, LiFe, LiTo, |
| siklus |
Baterai pengisian dan pengurangan, kapasitas baterai rusume |
LiPo, LiHV, LiFe, LiTo, NiMh, NiCD, Pb/asam timbal/VRLA |
| deteksi impedansi sel |
menghubungkan kabel keseimbangan ke pengisi daya, mengukur impedansi setiap sel sendiri atau mengukur selama pengisian secara otomatis |
LiPo, LiHV, LiFe, LiTo, |
| pasokan listrik |
bekerja sebagai SMPS, PSU, tegangan output dan arus dapat diatur |
Jangan menghubungkan baterai ke pengisi daya |
Layar LCD TFT pengisi daya memberikan banyak informasi, termasuk arus, tegangan, daya, kapasitas, waktu,status kerja, suhu, dan lebih.Upgrade program firmwaremelalui port USB.
Dengan operasi di seluruh dunia AC 90-265V, pengisi daya menghilangkan kebutuhan untuk switcher alternatif, memastikan operasi yang aman dan andal di seluruh dunia.Konsumsi daya pengisi daya kurang dari 1W ketika tidak melakukan program apa pun dalam mode input AC.
Pengecasnyaefisiensi konversiadalah hingga 94% dalam mode input AC dan 96% dalam mode input DC.kipas pendingin cerdasyang menyala secara otomatis berdasarkan suhu dan menggunakan ZVS/ZCS danPerbaikan Sinkronuntuk efisiensi maksimum.
Blok
Perlindungan
Selain melindungi dirinya dari kerusakan, pengisi daya dirancang denganperlindungan keselamatan yang optimaldengan beberapa perlindungan penting, termasuk
- Perlindungan polaritas terbalik pada input dan output,
- Perlindungan anti-spark pada input dan output,
- Perlindungan terhadapkoneksi baterai yang salah,waktu pengisian yang berlebihan, kapasitas muatan yang berlebihan, dan suhu baterai,
- Juga perlindungan suhu tinggi selama pengisian, pembuangan, dan keseimbangan.
- Ini juga memiliki perlindungan sirkuit pendek pada output, membuatnya lebih aman dan lebih dapat diandalkanlarutan pengisian.
Plug AC dan konektor DC
AC colokan dan DC konektor dapat disesuaikan, di bawah ini opsional, jika Anda tidak memiliki persyaratan khusus, kami akan mengirimkan Anda kabel AC umum dengan colokan AC standar sesuai Anda kapal-to alamat,dan konektor default adalah XT90 laki-laki, konektor wanita XT90 adalah kapal Anda bersama-sama, sehingga Anda dapat memperpanjang kabel DC untuk mencocokkan konektor baterai Anda, panjang kabel DC harus kurang dari 1 meter, dan 14AWG setidaknya.
Operasi
- Sambungkan pengisi daya ke soket AC atau soket DC
- Sambungkan konektor baterai keseimbangan ke pengisi daya
- Sambungkan kabel pengisian baterai ke pengisi daya
- Pilih jenis baterai.
- Pilih modus kerja (program operasi),
- menetapkan parameter operasi,
- Mulai operasi.
Manual
C4012B produk manual V1.30
Video
Di bawah ini adalah untuk mengisi baterai 12S LTO dengan pengisi daya.
Tolong lihat video pengisian.
Paket
- Unit pengisi daya: 1pcs
- Kabel listrik untuk DC: 1pcs, kabel AWG14, panjang 600mm dengan konektor pria emas 4mm
- Kabel listrik untuk AC: 1pcs, kabel AWG14, panjang 1500mm
- Kabel data USB: 1pcs
- Kabel sensor suhu: 1pcs
- Kabel adaptor: 2pcs, menghubungkan pengisi daya ke papan adaptor
- Adaptor board: 2pcs
- XT-90 konektor wanita:1pcs
Diagram koneksi
Diagram koneksi baterai 2 6S
Pengaturan pengisian
Pengukuran resistensi internal sel
Antarmuka utama
Adaptor board untuk paket baterai yang berbeda
Aplikasi
Pengecas kami memiliki berbagai aplikasi, termasuk pengisian baterai lithium besi fosfat, baterai lithium ion, baterai lithium polimer (LiPO dan LiFe), baterai LTO dan LiTo,Baterai NCM dan LFP, serta baterai asam timbal, baterai AGM, VRLA, Gel, Wet, dan Cal. Pengecas ini cocok untuk digunakan dalam berbagai perangkat dan peralatan, termasuk tetapi tidak terbatas pada alat listrik, sepeda listrik,Sepeda motor listrik, sapu listrik, AGV listrik, skuter listrik, kapal pesiar listrik, mobil keseimbangan, AGV, truk forklift, drone, helikopter RC, perahu RC, mobil RC, pesawat RC, UAV, gerobak golf, papan selancar,robot, dan sistem penyimpanan energi.
- Aplikasi di rumah
- E-bike, pengisi baterai E-scooter.
- Pengecas baterai sepeda motor listrik
- Pengecas baterai drone
- Pengisi baterai kendaraan udara tak berawak (UAV);
- Pengisi baterai drone tanpa awak
- Sistem PEV
- Sistem BMS
- Penguji baterai
Daftar pengisi daya terkait
| Model |
Jenis Baterai/Jumlah Sel |
arus muatan |
Muat daya maksimal. |
Sesuai dengan BMS |
| C6050 |
5S-14S LiFe, dan lainnya |
1-55A |
3000W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe, dan lainnya |
1-60A |
1500W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe, dan lainnya |
1-30A |
1500W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe, dan lainnya |
1-25A |
1500W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe, dan lainnya |
1-40A pada input AC |
1500W |
Arus keseimbangan 1.2A atau 2A |
| 0.1-20A pada input DC |
1500W |
Pengeluaran pada 0.1-40A 100W |
FAQ
Bisa minta sampel untuk pengisi daya?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
Q2. Bagaimana dengan lead time?
A: 3-5 hari untuk persiapan sampel, 5-10 hari kerja untuk produksi massal.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan OEM?
A: MOQ rendah, 1pc untuk pemeriksaan sampel tersedia.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk pengisi daya?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga, Anda mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk pengisi daya?
A: Ya. Mohon informasikan secara resmi sebelum produksi kami.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
Q8. Bagaimana cara menangani yang cacat?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
P9. Mengapa tegangan dan arus yang dibaca pada LCD tidak akurat?
A: tegangan dan arus dikalibrasi sebelum kapal, jika tidak charger tidak bekerja, jadi silakan periksa sambungan kabel output, ketika jarak antara SMPS dan perangkat Anda adalah masalah,tolong perpanjang kabel AC TIDAK perpanjang kabel DC (kabel output). panjang kabel output 1 meter (10AWG) disarankan, lebih dari 1 meter, akan mempengaruhi tegangan dan akurasi arus terutama pada 40A 1500W.
Mengapa tidak mengisi baterai saya?
A: jika pembacaan tegangan baterai pada LCD di bawah pengaturan, atau baterai terlalu dilepaskan, atau jumlah tegangan sel tidak sama dengan tegangan baterai pada port pengisian seperti kehilangan koneksi baterai,pengisi tidak mengisi. jadi periksa koneksi baterai dan sambungan kabel sel keseimbangan, pertama konfirmasi tegangan pembacaan pada LCD adalah dekat tegangan baterai nyata, jika tidak charger tidak mengisi daya
.
Q11: Bisakah pengisi daya berkomunikasi dengan BMS?
A: Tidak
Bagaimana cara mencegah sel terisi ulang selama pengisian?
A1: menghubungkan konektor keseimbangan ke pengisi daya, dan pilih mode pengisian keseimbangan. pengisi daya akan memantau dan menyeimbangkan tegangan setiap sel selama pengisian.
Q13. Bisakah pengisi daya bekerja sendiri tanpa BMS?
A: Ya, pengisi daya dapat mengisi daya sendiri, keseimbangan sendiri, pembuangan sendiri, keseimbangan mengisi daya sendiri, ketika mengisi daya sendiri, tidak perlu menghubungkan konektor baterai keseimbangan ke pengisi daya,tapi mungkin selnya terlalu banyak..
Q14: Dapatkah pengisi daya memantau tegangan setiap sel?
A: Ya, memantau dan menyeimbangkan tegangan setiap sel selama pengisian, pengurangan atau baterai tidak digunakan.
Q15: Bisakah pengisi daya bekerja sebagai SMPS?
A: Ya, di menu pilih "sumber daya", unit dapat bekerja sebagai SMPS. tegangan output dan arus dapat diatur. pada mode pasokan listrik, tidak menghubungkan baterai ke pengisi daya.
Namun, saat mengisi baterai, unit hanya harus berfungsi sebagai pengisi daya dan bukan sebagai SMPS.
Pada mode pasokan listrik (SMPS), mengapa charger tidak dapat terhubung ke baterai dan mengisi baterai?
A: itu bisa bekerja, tapi tidak aman.
Sumber daya daya modus beralih (SMPS) dan pengisi daya adalah dua jenis perangkat yang berbeda yang memiliki fungsi dan aplikasi yang berbeda.
SMPS adalah catu daya yang mengkonversi daya listrik secara efisien dari satu bentuk ke bentuk lain, biasanya dari AC ke DC.SMPS banyak digunakan dalam perangkat elektronik untuk mengkonversi tegangan dan memberikanSMPS biasanya digunakan dalam komputer, televisi, peralatan audio, dan perangkat elektronik lainnya.
Sebaliknya, pengisi daya adalah perangkat yang menggunakan energi listrik untuk mengisi baterai atau perangkat penyimpanan energi lainnya.Pengisi daya dirancang untuk memberikan tegangan dan arus tertentu ke bateraiPengisi daya umumnya digunakan dalam kendaraan listrik, smartphone, laptop, dan perangkat portabel lainnya.
Singkatnya, SMPS adalah catu daya yang mengubah energi listrik dari satu bentuk ke bentuk lain, sedangkan pengisi daya adalah perangkat yang menggunakan energi listrik untuk mengisi baterai atau perangkat penyimpanan energi lainnya.Meskipun mungkin ada beberapa tumpang tindih antara kedua perangkat, mereka dirancang untuk tujuan dan aplikasi yang berbeda.
Jika Anda perlu mengisi baterai Anda segera tetapi pengisi daya tidak mengisi dan Anda tidak memiliki pengisi daya lain di tangan, jangan ragu untuk menghubungi kami.kami akan memberitahu Anda bagaimana untuk mengisi daya pada modus SMPS.
