24V 1500W tegangan yang disesuaikan arus Power Supply Switch Compact 68mm Low noise SMPS 60A 30V

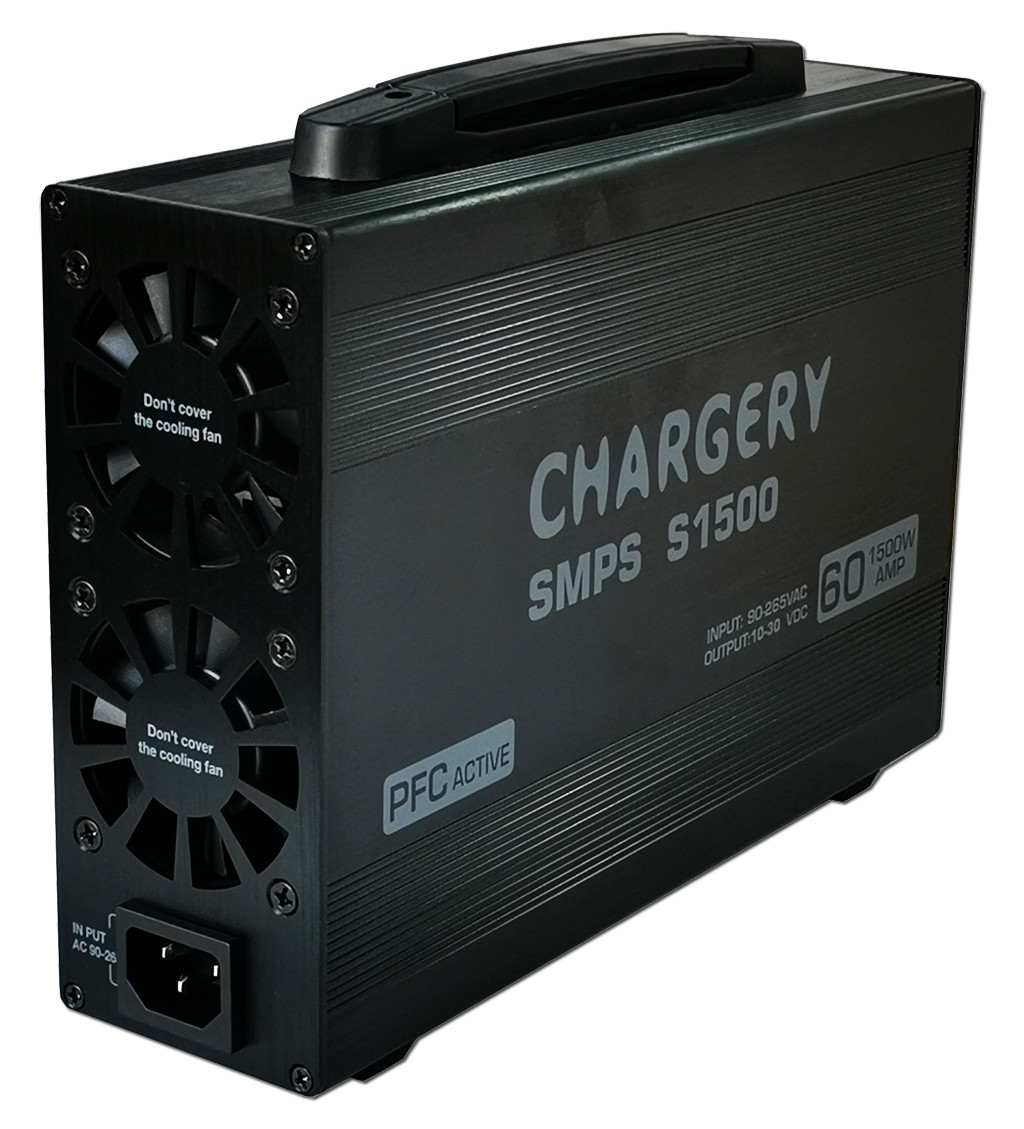

S1500 adalah SMPS yang diprogram PFC yang mampu memberikan output 60A pada 10V-30V, dan 1500W pada AC90V ~ 265V, semuanya dalam ukuran yang kompak.Teknologi inovatif telah digunakan dalam SMPS, yang memungkinkan untuk mencapai efisiensi hingga 94% sambil mempertahankan suhu di bawah 80 °C. Desainnya yang kompak hanya 68mm,dan beroperasi dengan kebisingan rendah berkat kipas pendingin yang dikendalikan oleh suhuSebelum pengiriman, perlu untuk mengkalibrasi tegangan output dan arus dari setiap SMPS untuk memastikan akurasi mereka.
Fitur
- Tegangan dan arus output kontrol cerdas oleh mikroprosesor, kalibrasi 100% sebelum pengiriman
- ± 1% tegangan dan akurasi arus
- PFC aktif:
- Tegangan output yang dapat diprogram dari 10V hingga 30V
- Arus keluaran yang dapat diprogram dari 1A sampai 60A

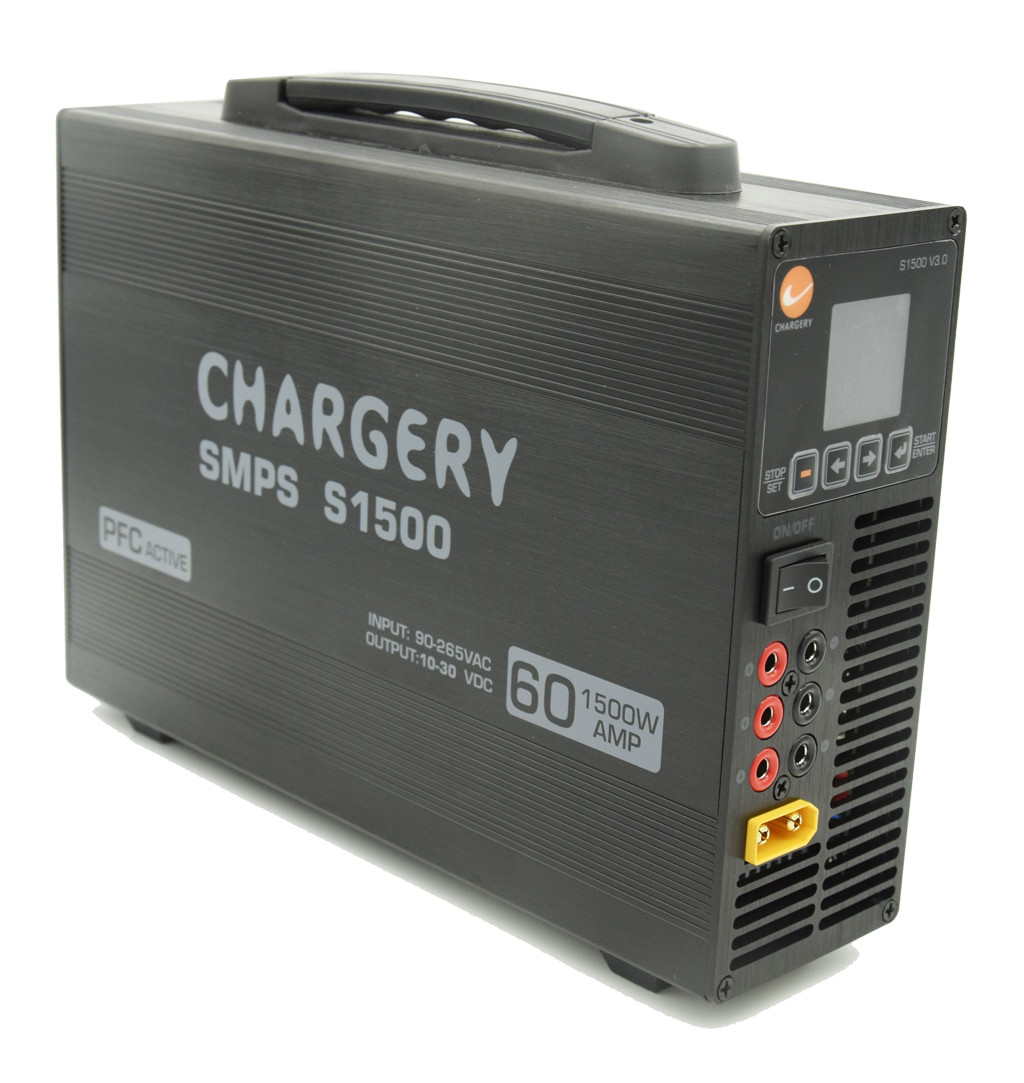

- 4 output dapat melakukan lebih banyak pengisi daya secara bersamaan, 3 pasang 4.0mm konektor emas hingga 20A masing-masing
- output, satu konektor emas 4,5 mm (XT-90) hingga 60A
Spesifikasi
| Parameter Masukan |
Nilai |
| Tegangan nominal |
AC110 / 220V |
| Tegangan yang Diizinkan |
AC90 ~ 265V |
| Frekuensi Nominal |
50/60Hz |
| Frekuensi yang Diizinkan |
47 ~ 63Hz |
| Max RMS Current |
18A @90V, 7,5A @220V |
| Efisiensi |
94% pada beban 65% dan input 220Vac |
| PFC aktif |
PF>0,99 pada 90VAC dan 100% beban; PF>0,97 pada 220VAC dan 100% beban |
| Parameter output |
Nilai |
| Jangkauan tegangan |
10 ~ 30V diprogram |
| Keakuratan Tegangan |
± 1% |
| Akurasi Saat Ini |
± 1% |
| Tegangan Ripple |
150mV |
| Jangkauan saat ini |
1 ~ 60A diprogram |
| Kekuatan |
1500W maksimal. |
Aplikasi
- Aplikasi di rumah
- Pengisi daya DC 10-30V, pengisi daya keseimbangan untuk model RC
- UAV, pengisi baterai drone.
Keuntungan
Dua teknologi inti
Daya tinggi dan pengisi daya efisiensi tinggi dan sumber daya mengadopsiZVS/ZCS dan Synchronous Rectification mencapai 94% efisiensi tinggi, tegangan output dan kontrol arus oleh MCU membuat semua parameter muatan dapat diprogram.
Keakuratan tinggi BMS mengadopsi 12 bit atau 16 bit ADC mengukur tegangan sel, muatan dan debit arus dan suhu baterai.
Charging BMS dan Charger berkomunikasi satu sama lain, hindari memotong pengisian dengan Open DCC atau relay, fitur ini dapat menghemat waktu pengisian dan memperpanjang umur baterai,Pada saat yang sama tidak perlu menginstal DCC atau relay untuk memotong pengisian ketika sel mencapai tegangan tertinggi.
Profil Pengisian
CHARGERY adalah perusahaan yang hampir unik di pasar UAV (model RC, drone besar) dan EV (e-bike, e-motocycle, e-scooter), kami mengembangkan charger AC bertenaga tinggi dan BMS pada saat yang sama.
Sejak tahun 2006, kami fokus mengembangkan charger bertenaga tinggi (hingga 60A 3000W), charger balance (AC input, DC input dan AC/DC dual input) dan 800A BMS untuk baterai LiPo/LiFe/LiTO hingga 24S.
Pengisi daya dapat mengisi setiap baterai kimia termasuk LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD dan Pb (asam timah, baterai VRLA), jumlah sel, daya arus,Tegangan akhir dan arus akhir dapat diprogram. dan menyadariperlindungan anti-spark dan polaritas terbalik ketika baterai tegangan tinggi dihubungkan ke pengisi daya atau inverter (loader).
Pengisian BMS dapat menangani hingga 800A muatan dan debit arus, khusus dirancang DCC (kontaktor DC) adalah built-in lonjakanPenghapusan sirkuit.
Operasi
- Sambungkan SMPS ke soket AC 110/220V
- Menyalakan saklar daya
- Sesuaikan tegangan output dengan menekan tombol UP atau DOWN.
- Tekan tombol SET selama 3 detik, pilih Max. pengaturan saat ini, tekan UP dan DOWN tombol set output maksimum saat ini. tekan SET berhenti.

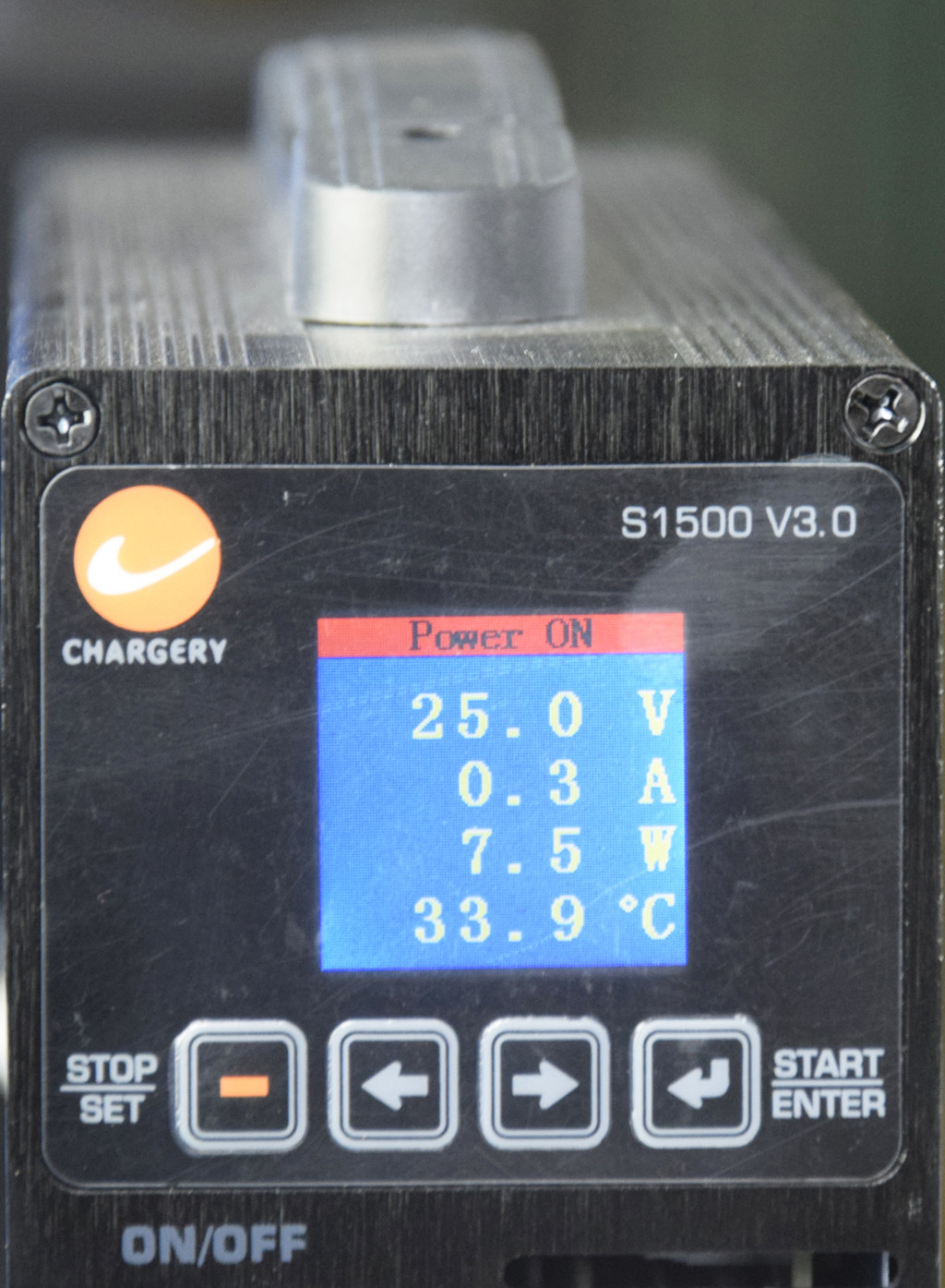

- Tekan tombol START selama 3 detik, SMPS akan mulai, LCD akan menampilkan tegangan dan arus, daya dan suhu.
- Sambungkan perangkat yang cocok ke SMPS, tegangan input perangkat harus berkisar antara 10V dan 30V.
- Atur tegangan selama bekerja dengan mudah dengan menekan tombol UP atau DOWN lagi.
- Tekan tombol STOP SMPS akan mengakhiri output, tapi LCD akan tetap menyala, konsumsi daya akan di bawah 1W, matikan saklar listrik, LCD akan MENGELAPAS.
Antarmuka Operasi
| Pengaturan program |
Menyalakan setelah menekan tombol START |
 |
|
PFC aktif
Efisiensi
Paket
- S1500 unit dasar: 1pcs
- Kabel listrik: 1pcs
- Manual: 1 pcs
- XT-90 konektor wanita: 1pcs
| Model |
Tegangan Keluar |
Arus keluaran |
Kekuatan Maksimal |
Tampilan |
| S400 V3.0 |
10V-30V |
13.5A maksimal. |
400W |
LED digital |
| S600PLUS V2.0 |
5-26V |
1-25A diatur |
600W |
LCD berwarna |
| S1200 V3.0 |
12V-24V |
50A maksimal. |
1200W |
LED digital |
| S1500 V3.0 |
10V-30V |
1-60A diatur |
1500W |
LCD berwarna
|
FAQ
Q1. Dapatkah saya memiliki pesanan sampel untuk SMPS?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
Q2. Bagaimana dengan lead time?
A: 3-5 hari untuk persiapan sampel, 5-10 hari kerja untuk produksi massal.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan OEM?
A: MOQ rendah, 1pc untuk pemeriksaan sampel tersedia.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana cara memproses perintah untuk SMPS?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga, Anda mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk SMPS?
A: Ya. Mohon informasikan secara resmi sebelum produksi kami.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
Q8. Bagaimana cara menangani yang cacat?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
P9. Mengapa tegangan dan arus yang dibaca pada LCD tidak akurat?
A: tegangan dan arus dikalibrasi sebelum kapal, jika tidak SMPS tidak bekerja, jadi silakan periksa sambungan kabel output, ketika jarak antara SMPS dan perangkat Anda adalah masalah,tolong perpanjang kabel AC TIDAK perpanjang kabel DC (kabel output). panjang kabel output 1 meter (10AWG) disarankan, lebih dari 1 meter, akan mempengaruhi tegangan dan akurasi arus terutama pada 60A.
