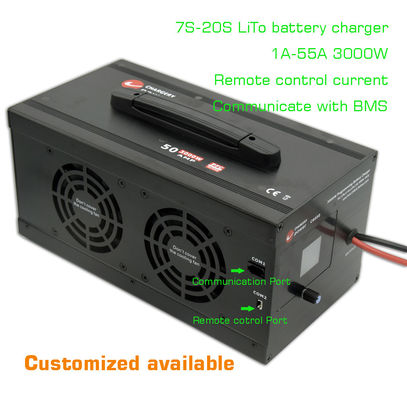

54V 3000W 20S LTO LiTo Battery Charger untuk e-bike e-motor 7S-20S 1- 55A, cocok untuk baterai kimia ganda seperti di bawah ini.
| Jenis Baterai |
Jumlah Sel |
Tegangan Keluar/V |
Muatan terminal Tegangan per sel |
arus muatan |
Listrik muatan terminal/A |
Mode Pengisian |
| Min. |
Jenis |
Max. Apa yang terjadi? |
| LiPo |
4S-13S |
10-55 |
2.75 |
4.2 |
4.25 |
1.0-55A |
5-60% |
Pre-charge, CC/CV dan maintain |
| Li-ion |
4S-13S |
10-55 |
2.5 |
4.1 |
4.15 |
| Kehidupan |
5S-14S |
10-55 |
2.0 |
3.65 |
3.7 |
| LiTo |
7S-20S |
10-55 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-22S |
10-55 |
1.75 |
2.4 |
2.5 |
| |
|
|
- Delta Tegangan / mV |
|
|
|
| |
|
|
Min. |
jenis |
Max. Apa yang terjadi? |
|
|
|
| NiMH /NiCd |
Mobil |
10-55 |
150 |
300 |
1000 |
|
|
CC |

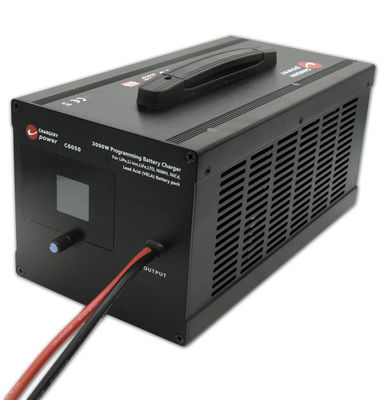

Baterai Charger C6050 dirancang khusus untuk memberikan pengisian daya yang handal dan berkualitas tinggi untuk sistem baterai di kendaraan bertenaga listrik.Ini adalah pengisi daya efisiensi tinggi yang dapat beroperasi pada rentang tegangan masukan yang luas, memberikan output 3000W pada AC90V ~ 265V sambil mempertahankan ukuran yang kompak.
Pengecas ini menggabungkan banyak teknologi inovatif yang membantu mencapai efisiensi hingga 94% sambil menjaga suhu internal di bawah 50 °C.

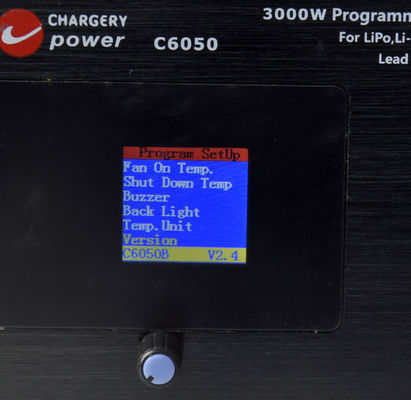

Pengisi daya mampu mengisi beberapa jenis baterai kimia, danparameter muatanLCD menampilkan data baterai dan memantau keseluruhan proses pengisian.
Fitur
Pengecas BateraiC6050adalah solusi pengisian canggih yang dirancang khusus untuk sistem fotovoltaik.
Kontrol cerdas tegangan dan arus output dicapai melalui mikroprosesor yang menjalani kalibrasi 100% sebelum pengiriman untuk akurasi ± 1% dalam tegangan dan arus.Pengecas juga memilikiPFC aktif, yang mengakibatkan lebih kecilarus input ACdan kurang gangguan, sementara sesuai denganPeraturan Komisi EropaNomor 278/2009 danEnergy StarVersi 2.0.
Operasi AC 90-265V di seluruh dunia menghilangkan kebutuhan untuk setiap switch alternatif, memastikan operasi yang aman dan andal di seluruh dunia.kurang dari 1W dalam mode kosong dan standby, meningkatkan efisiensi lebih lanjut.
Pengisi daya memiliki efisiensi konversi hingga 94%.tegangan output yang dapat diprogramdari 12V hingga 55V danarus output yang dapat diprogramdari 1A hingga 55A. LCD warna TFT menampilkan tegangan output, arus, daya, dan suhu internal secara real-time.
Fitur keamanan termasuk overcurrent, overvoltage, overload, over-temperature, dan perlindungan short-circuit pada output, membuat charger lebih aman dan lebih dapat diandalkan.

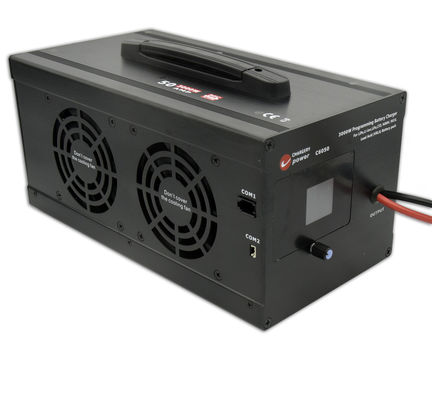

Pengisi daya memiliki duakipas pendingin cerdasyang menyala dan menyesuaikan kecepatan secara otomatis berdasarkan suhu.
Dua Model tersedia
| Deskripsi Fungsi |
Model |
| C6050A |
C6050B |
| 1.Kontrol jarak jauharus muatan oleh perangkat eksternal. |
√ |
|
| 2. Mulai mengisi secara otomatis (Pengisian otomatismode) setelah menghubungkan ke sumber AC dan baterai ke pengisi daya |
|
√ |
| 3.Memulai ulang pengisianketika tegangan baterai turun 5-10% |
|
√ |
| 4.Pengisian normalmode, jenis baterai pengaturan, jumlah sel dan semua parameter muatan |
√ |
√ |
| 5.Modus SMPS, 12-55V diatur, 1-55A diatur |
√ |
√ |
| 6.Komunikasi dengan BMS,Muat arus dikendalikan oleh Chargery BMS, mencegah tegangan sel dari overcharged |
√ |
√ |
Jika baterai benar-benar habis atau jumlah selnya rendah, informasi di bawah ini akan ditampilkan.
Spesifikasi
| Parameter Masukan |
Nilai |
| Tegangan nominal |
AC110 / 220V |
| Tegangan yang Diizinkan |
AC90 ~ 265V |
| Frekuensi Nominal |
50/60Hz |
| Frekuensi yang Diizinkan |
47 ~ 63Hz |
| Max RMS Current |
32A @90V, 15.5A @220V |
| Efisiensi |
94% pada beban 65% dan input 220Vac |
| PFC aktif |
PF>0,99 pada 90VAC dan 100% beban; PF>0,97 pada 220VAC dan 100% beban |
| Parameter output |
Nilai |
| Jangkauan tegangan sebagai SMPS |
12 ~ 55V diprogram |
| Keakuratan Tegangan |
± 1% |
| Jangkauan arus sebagai SMPS |
1 ~ 55A diprogram |
| Akurasi Saat Ini |
± 1% |
| Tegangan muatan |
10-55V diatur |
| arus muatan |
1-55A diatur |
| Kekuatan |
3000W maksimal. |
| Tegangan Ripple |
180mV |
Aplikasi
- Aplikasi di rumah
- Baterai sepeda listrik, sepeda motor listrik
- Baterai sepeda motor listrik
- E-Car battey
- Baterai kendaraan listrik
- Baterai UAV
- Baterai drone
Operasi
- Sambungkan pengisi daya ke soket AC 110/220V
- Sambungkan baterai ke pengisi daya, konfirmasi polaritas koneksi benar.
- Periksa pembacaan tegangan pada LCD, konfirmasi itu dekat tegangan baterai nyata, jika perbedaan lebih dari 2V, silakan periksa koneksi baterai.
- Putar tombol, pilih jenis baterai
- Atur parameter muatan, termasuk jumlah sel, arus muatan, arus akhir, tegangan akhir, dan sebagainya.
- Tekan tombol Knob selama 3 detik, mengisi mulai mengisi,
- Kapan saja, tekan tombol tombol lagi, berhenti mengisi.
- Ketika penuh diisi, DONE akan ditampilkan dan biper terdengar selama 10 detik.
Perlindungan
| Jenis Perlindungan |
Batas perlindungan/nilai maksimum, operasi |
| Perlindungan atas Tegangan |
Lebih dari 2V pengaturan, berhenti mengisi daya |
| Di Bawah Perlindungan Tegangan |
Di bawah 2V pengaturan setelah pra-muatan, tidak mengisi |
| Perlindungan Terlalu Saat Ini |
Lebih dari 2A pengaturan, berhenti mengisi daya |
| Perlindungan daya overcharge |
Lebih dari 3050W, berhenti mengisi daya |
| Perlindungan Terlalu Panas |
Lebih dari pengaturan, berhenti mengisi daya |
| Perlindungan Sirkuit Singkat |
Keputaran singkat pada Output selama 1 detik |
| Anti percikan - melindungi terminal dari rusak |
Sambungkan baterai ke pengisi daya, percikan tidak terjadi |
| Sambungan baterai di belakang |
Ketika baterai dihubungkan ke belakang, jangan menunjukkan tegangan, jangan mengisi,
|
Pengecas ini dilengkapi dengan BMS16T, atau BMS16P yang merupakan Sistem Manajemen Baterai, dapat memantau setiap tegangan sel, tegangan baterai, muatan dan debit arus,suhu baterai dan impedansi setiap sel pada paket baterai 8S sampai 16S.
Listrik pengisian daya remote control
Silahkan menonton video operasi dihttps://youtu.be/KDD-QWLkFQc
Daftar pengisi daya terkait
| Model |
Jenis Baterai/Jumlah Sel |
arus muatan |
Muat daya maksimal. |
Sesuai dengan BMS |
| C6050 |
5S-14S LiFe, dan lainnya |
1-55A |
3000W |
BMS8T, 16T |
| C3060 |
1S-8S LiFe, dan lainnya |
1-60A |
1500W |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe, dan lainnya |
1-30A |
1500W |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe, dan lainnya |
1-25A |
1500W |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe, dan lainnya |
1-40A pada input AC |
1500W |
Arus keseimbangan 1.2A atau 2A |
| 0.1-20A pada input DC |
1500W |
Pengeluaran pada 0.1-40A 100W |
Paket
- Unit dasar pengisi daya: 1pcs
- Kabel listrik: 1pcs
- XT-90 konektor wanita: 1pcs
FAQ
Bisa minta sampel untuk pengisi daya?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
Q2. Bagaimana dengan lead time?
A: 3-5 hari untuk persiapan sampel, 5-10 hari kerja untuk produksi massal.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan OEM?
A: MOQ rendah, 1pc untuk pemeriksaan sampel tersedia.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk pengisi daya?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga, Anda mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk pengisi daya?
A: Ya. Mohon informasikan secara resmi sebelum produksi kami.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
Q8. Bagaimana cara menangani yang cacat?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
P9. Mengapa tegangan dan arus yang dibaca pada LCD tidak akurat?
A: tegangan dan arus dikalibrasi sebelum kapal, jika tidak charger tidak bekerja, jadi silakan periksa sambungan kabel output, ketika jarak antara SMPS dan perangkat Anda adalah masalah,tolong perpanjang kabel AC TIDAK perpanjang kabel DC (kabel output). panjang kabel output 1 meter (10AWG) disarankan, lebih dari 1 meter, akan mempengaruhi tegangan dan akurasi arus terutama pada 60A 1500W.
Mengapa tidak mengisi baterai saya?
A: jika tegangan baterai pada LCD sedang diatur, atau baterai terlalu banyak terbuang, atau jumlah sel yang salah, atau koneksi baterai hilang, charger tidak mengisi daya.Jadi periksa koneksi baterai, pertama-tama konfirmasi pembacaan tegangan pada LCD adalah dekat tegangan baterai nyata, jika tidak charger tidak mengisi, jika ya, silahkan mengatur parameter pengisian dan kemudian mulai mengisi.
Q11. Bisakah pengisi daya berkomunikasi dengan BMS merek lain?
A: Ya, ada port kontrol pada pengisi daya, untuk rincian silakan hubungi kami.
Q12. bagaimana cara mencegah sel terisi ulang selama pengisian?
A1: Sesuai dengan BMS, BMS memotong pengisian dengan memutus sirkuit pengisian, seperti memutus DCC, relay, SSR.
A2: cocok dengan Chargery BMS, BMS kontrol mengisi daya arus ke nol. Jangan memotong pengisian berulang kali, dan menyimpan DCC, relay, SSR, setiap switch.
Q13. Bisakah pengisi daya bekerja sendiri tanpa BMS?
A: Ya, tapi baterai mungkin terlalu terisi.
Q14: Dapatkah pengisi daya memantau tegangan setiap sel?
A: Tidak, pengisi daya memantau tegangan baterai total dan arus pengisian, tidak dapat memantau tegangan setiap sel, jadi dengan BMS atau papan perlindungan lainnya, baterai tidak aman selama pengisian.
Q15. Dapatkah pengisi daya dikendalikan oleh perangkat eksternal?
A: Ya, perangkat eksternal dapat mengontrol arus pengisian bahkan memotong pengisian. itu hanya untuk versi A.
Q16.Apakah pengisi daya kompatibel dengan fungsi Plug and Play?
A: Ya, jika Anda mengatur "Auto charge" untuk ON selama pengisian dan pengisian selama lebih dari 1 menit, pengisi daya akan mengingat pengaturan.itu akan secara otomatis mengisi menggunakan pengaturan sebelumnyaMode ini disebut mode pengisian AUTO, yang bekerja seperti pengisi daya normal atau umum.
Keuntungan Perusahaan
Dua teknologi inti
Pengisi daya dan catu daya dengan daya tinggi dan efisiensi tinggi memanfaatkan ZVS / ZCS danPerbaikan Sinkronuntuk mencapai 94%efisiensi tinggiMCU mengontrol tegangan output dan arus, memungkinkan semuaparameter pengisianuntuk diprogram.
BMS memiliki akurasi tinggi dan mengukur tegangan sel, arus pengisian dan debit, dan suhu baterai menggunakan ADC 12 bit atau 16 bit.
Chargery BMS dan Charger berkomunikasi satu sama lain, menghilangkan kebutuhan untuk memotong pengisian melalui Open DCC atau relay.waktu pengisiandanmemperpanjang umur baterai, tanpa perlu memasang DCC atau relay untuk memotong pengisian saat sel mencapai tegangan tertinggi.
Profil Pengisian
CHARGERY adalah perusahaan yang hampir unik di pasar UAV (model RC, drone besar) dan EV (e-bike, e-motor, e-scooter).
Sejak tahun 2006, kami telah berfokus pada pengembangan pengisi daya bertenaga tinggi (hingga 60A 3000W),Pengisi saldo(AC input, DC input, dan AC/DC dual input), dan unit BMS 800A untuk baterai LiPo/LiFe/LiTO hingga 24S.
Pengisi daya dapat mengisi setiap jenis baterai kimia, termasuk LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD, dan Pb (asam timbal, baterai VRLA).arus muatan,Tegangan akhir, danarus akhirsemua dapat diprogram, dan pengisi daya memiliki anti-spark danperlindungan polaritas terbalikketika baterai tegangan tinggi terhubung ke pengisi daya atau inverter/loader.
Unit BMS pengisian daya dapat menangani hingga 800A pengisian danarus pembuangan, dengan desain khususKontaktor DC(DCC) yang mencakup sirkuit penekanan lonjakan.
