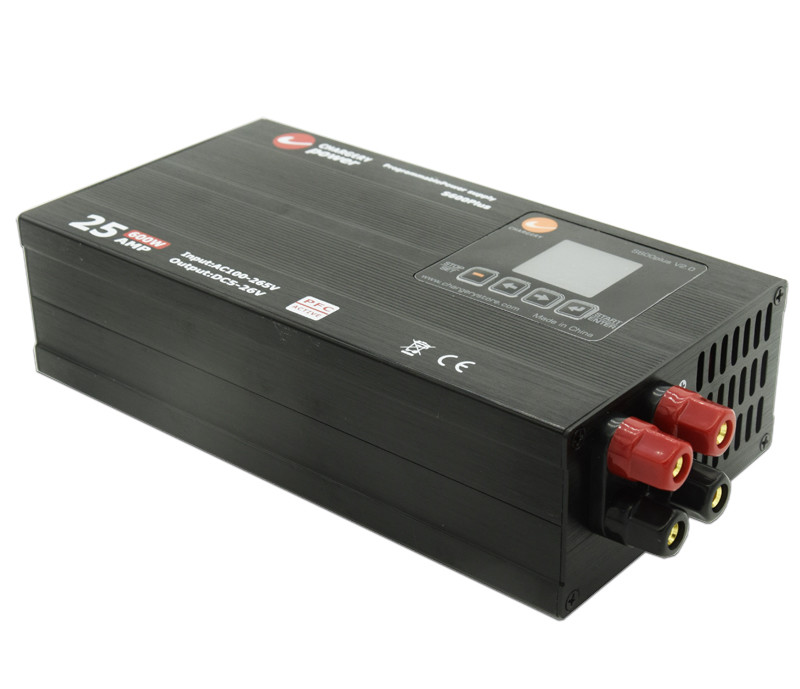

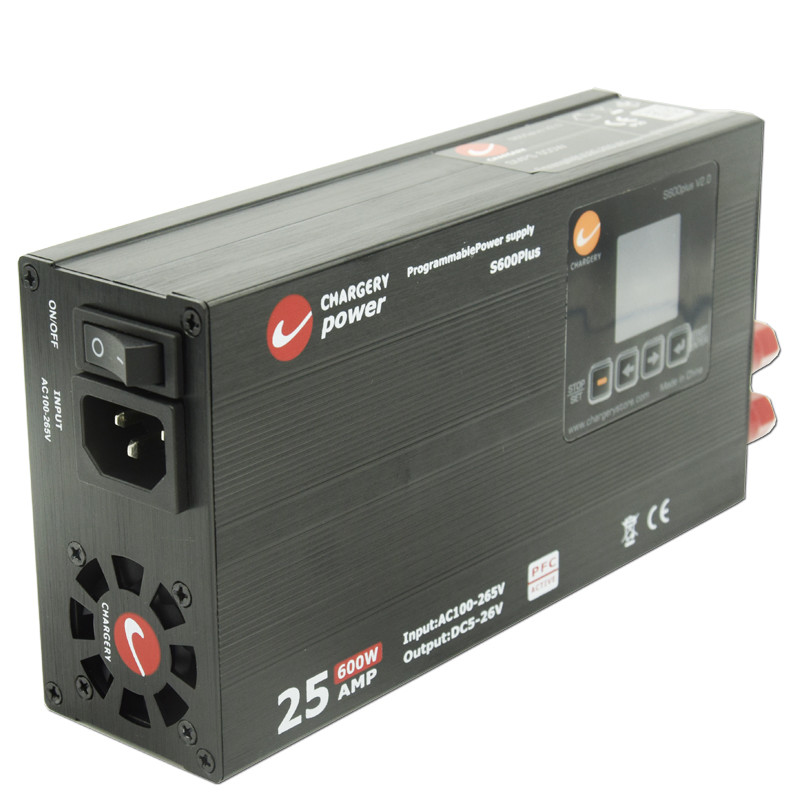

24V 600W tegangan yang disesuaikan arus Power Supply Switch Compact 68mm Low noise SMPS 25A 24V
SMPS adalah catu daya yang diprogram PFC yang mampu memberikan output 25A pada 5V-26V, dan 600W pada AC90V ~ 265V, semuanya dalam ukuran yang kompak.SMPS menggunakan teknologi inovatif untuk mencapai efisiensi hingga 91%, dengan menjaga suhu di bawah 90°C. Desainnya yang kompak hanya 55mm dan beroperasi dengan kebisingan rendah, berkat kipas pendingin yang dikendalikan oleh suhu.
Fitur
- Aku tidak tahu.Tegangan dan arus output kontrol cerdas oleh mikroprosesor, kalibrasi 100% sebelum pengiriman
- ± 1% tegangan dan akurasi arus
- PFC aktif: arus masuk AC yang lebih kecil kurang gangguan, dan Sesuai dengan Peraturan Komisi Eropa No 278/2009 dan Energy Star Versi 2.0
- AC 90-265V beroperasi di seluruh dunia
- Hingga 90% dari efisiensi konversi.
- Tegangan output yang dapat diprogram dari 5V hingga 26V
- Daya keluar yang dapat diprogram dari 1A sampai 25A
- TFT warna tampilan LCD output Tegangan, arus, daya dan suhu internal pada waktu.
- 1 Fans pendingin cerdas yang dihidupkan pada suhu secara otomatis
- 2 pasang konektor emas 4,0mm hingga 25A setiap output
Spesifikasi
| Parameter Masukan |
Nilai |
| Tegangan nominal |
AC110 / 220V |
| Tegangan yang Diizinkan |
AC90 ~ 265V |
| Frekuensi Nominal |
50/60Hz |
| Frekuensi yang Diizinkan |
47 ~ 63Hz |
| Max RMS Current |
8A @90V, 3.3A @220V |
| Efisiensi |
91% pada beban 60% dan input 220Vac |
| PFC aktif |
PF>0,99 pada 90VAC dan 100% beban; PF>0,97 pada 220VAC dan 100% beban |
| Parameter output |
Nilai |
| Jangkauan Tegangan Ganda |
5 ~ 26V diprogram, dan output port USB 5.0V 500mA |
| Keakuratan Tegangan |
± 1% |
| Akurasi Saat Ini |
± 1% |
| Tegangan Ripple |
200mV |
| Jangkauan saat ini |
25A maksimal. |
| Kekuatan |
600W maksimal. |
Aplikasi
- Aplikasi di rumah
- Pengisi daya DC 12-24V, pengisi daya keseimbangan untuk model RC
- Helikopter RC, charger baterai pesawat RC.
Profil Pengisian
CHARGERY adalah perusahaan yang hampir unik di pasar UAV (model RC, drone besar) dan EV (e-bike, e-motocycle, e-scooter), kami mengembangkan charger AC bertenaga tinggi dan BMS pada saat yang sama.
Sejak tahun 2006, kami fokus mengembangkan charger bertenaga tinggi (hingga 60A 3000W), charger balance (AC input, DC input dan AC/DC dual input) dan 800A BMS untuk baterai LiPo/LiFe/LiTO hingga 24S.
Pengisi daya dapat mengisi setiap baterai kimia termasuk LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD dan Pb (asam timah, baterai VRLA), jumlah sel, daya arus,Tegangan akhir dan arus akhir dapat diprogram. dan menyadariperlindungan anti-spark dan polaritas terbalik ketika baterai tegangan tinggi dihubungkan ke pengisi daya atau inverter (loader).
Pengisian BMS dapat menangani hingga 800A muatan dan debit arus, khusus dirancang DCC (kontaktor DC) adalah built-in lonjakanPenghapusan sirkuit.
Operasi
- Sambungkan SMPS ke soket AC 110/220V
- Menyalakan saklar daya
- Sesuaikan tegangan output dengan menekan tombol UP atau DOWN.
- Tekan tombol SET selama 3 detik, pilih Max. pengaturan arus, tekan UP dan DOWN tombol mengatur arus output maksimum.
- Tekan tombol START selama 3 detik, SMPS akan mulai, LCD akan menampilkan tegangan dan arus.
- Sambungkan perangkat yang cocok ke SMPS, tegangan input perangkat harus berkisar dari 5V hingga 24V.
- Atur tegangan selama bekerja dengan mudah dengan menekan tombol UP atau DOWN lagi.
Antarmuka Operasi
| Pengaturan program |
Menyalakan setelah menekan tombol START |
 |
|
Pesan Kesalahan
| Informasi kesalahan |
Deskripsi |
Tampilan |
| Lebih dari tegangan |
Tegangan keluar lebih dari 2V dari nilai pengaturan selama 2 detik, S600PLUS mematikan secara otomatis dan menyalakan secara manual |
Pada power off halaman, OVER tegangan ditampilkan |
| Lebih dari arus |
Output arus lebih dari 2A pengaturan selama 2 detik, S600PLUS mati secara otomatis dan hidupkan secara manual |
Pada halaman power off, OVER CURRENT ditampilkan. |
| Di atas suhu |
Suhu sink panas di atas 100 °C selama 2 detik, S600PLUS matikan secara otomatis dan hidupkan secara otomatis |
Pada halaman power off, OVER TEMPERATURE ditampilkan. |
| Sirkuit pendek |
Tegangan output di bawah 4V selama 2 detik dan 3 kali berulang kali, S600plus matikan secara otomatis dan hidupkan secara manual |
Pada power off halaman, SHORT CIRCUIT ditampilkan |
PFC aktif
Paket
- S600 unit dasar: 1pcs
- Kabel listrik: 1pcs
- Manual: 1 pcs
| Model |
Tegangan Keluar |
Arus keluaran |
Kekuatan Maksimal |
Tampilan |
| S400 V3.0 |
10V-30V |
13.5A maksimal. |
400W |
LED digital |
| S600PLUS V2.0 |
5-26V |
1-25A diatur |
600W |
LCD berwarna |
| S1200 V3.0 |
12V-24V |
50A maksimal. |
1200W |
LED digital |
| S1500 V3.0 |
10V-30V |
1-60A diatur |
1500W |
LCD berwarna
|
FAQ
Q1. Dapatkah saya memiliki pesanan sampel untuk SMPS?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas.
Q2. Bagaimana dengan lead time?
A: 3-5 hari untuk persiapan sampel, 5-10 hari kerja untuk produksi massal.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan OEM?
A: MOQ rendah, 1pc untuk pemeriksaan sampel tersedia.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 3-5 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana cara memproses perintah untuk SMPS?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga, Anda mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk SMPS?
A: Ya. Mohon informasikan secara resmi sebelum produksi kami.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 2 tahun untuk produk kami.
Q8. Bagaimana cara menangani yang cacat?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan lampu baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
P9. Mengapa tegangan dan arus yang dibaca pada LCD tidak akurat?
A: tegangan dan arus dikalibrasi sebelum kapal, jika tidak SMPS tidak bekerja, jadi silakan periksa sambungan kabel output, ketika jarak antara SMPS dan perangkat Anda adalah masalah,tolong perpanjang kabel AC TIDAK perpanjang kabel DC (kabel output). panjang kabel output 1 meter (14AWG) disarankan, lebih dari 1 meter, akan mempengaruhi tegangan dan akurasi arus pada 25A.
